Система управления складом (WMS)

Заказчик: Программное обеспечение

Визуально работа нашей автоматизированной системы управления складом представлена на схеме:









Если на сегодняшний день перед Вашим предприятием стоит вопрос внедрять или нет автоматизированную систему управления складом, то ответ однозначный – ДА! Т.к.доход от такого внедрения во много раз превышает единовременные затраты по внедрению.



Разработка программного обеспечения: 2014 год





Результаты внедрения нашей системы управления складом:

• увеличение эффективности использования складских площадей;
• увеличение эффективности труда персонала (отборщики заказов, кладовщики);
• повышения точности и своевременности сбора заказов складом;
• прекращения списания товаров по сроку годности из-за умышленного или неумышленного нарушения персоналом очередности отбора (FIFO);
• точное знание фактических остатков на складе;
• сокращения потерь времени на инвентаризации.



Описание работы системы управления складом WMS.



Система управления складом WMS различает и управляет разными объектами, которые находятся на вашем складе:

• Ящики и короба с продукцией
• Места хранения на стеллажах или на паллетах в одноуровневой зоне
• Персонал

Все эти объекты нужно уметь идентифицировать в автоматическом режиме. Для этого используются технологии: штрихкодирование и  RFID-метки.



Используемые в системе управления складом технологии идентификации.



Штрихкодирование



Штрихкодирование является самой распространенной и недорогой технологией идентификации. Для идентификации объекта используется машиночитаемый штрих-код.



Преимущества	Недостатки
Дешевизна оборудования и расходных материалов	Низкая стойкость к посторонним воздействиям
Возможность иметь несколько штрих-кодов на одном объекте	Необходимость целиться в штрих-код при считывании
Печать на самоклеющейся этикетке - простота кодирования	Возможность отклеивания и потери штрих-кода



Система OpenWMS поддерживает следующие технологии штрих-кодирования:

• Использование штрих-кодов поставщика (EAN13 и другие)
• Маркировка единиц хранения уникальным внутренним штрих-кодом
• Штрих-кодирование документов и мест хранения
• Считывание и интерпретация внутренних штрих-кодов предприятия (вес, номер партии, дата изготовления, и т.д.)
• Поддержка принтеров всех основных производителей (Zebra, Intermec, Datamax, Godex, и т.д.) ZPL/EPL/EPL2
• Создание принтеро-независимых шаблонов этикетки (один шаблон пригоден для разных принтеров и разных размеров этикетки)



RFID-метки



RFID метки являются современной альтернативой штрих-кодированию. Запись и чтение кода производится бесконтактно, при помощи радиосигнала.



Преимущества	Недостатки
Герметичные метки очень сложно повредить	Относительно дорогие
Бесконтактное считывание (не нужно целиться в метку)	Требуется установка антенн для считывания
Трудно подделать без спец.оборудования	Требуют специальных креплений на ящике



Система OpenWMS поддерживает весь спектр RFID оборудования со стыком RS-232/RS485. С точки зрения обработки внутри системы, RFID-метки и штрих-коды являются взаимозаменяемыми. Выбор технологии идентификации производится по критериям удобства пользования и экономической эффективности при проработке конкретного проекта.





Используемое в системе управления складом оборудование.

Персональное оборудование.

Терминал Cipher-8370 может выводить текстовые сообщения на русском или английском языке (4 строки по 16 символов). Имеет встроенный считыватель шрих-кодов и удобную клавиатуру.



Пример взаимодействия системы управления складом с кладовщиком:



Система	Кладовщик	Комментарий
ЗАРЕГИСТРИРУЙСЯ?	Считывает личный штрих-код	Система связывает терминал сбора данных и кладовщика, который с ним работает
ВЫБЕРИ РЕЖИМ	Вводит номер режима работы (1 - сборка заявок)
ДОКУМЕНТ?	Считывает терминалом штрих-код с бланка заказа
ЯЩИК КУДА?	Считывает терминалом штрих-код пустого ящика	ящик привязывается к заказу
ИДИ К А-12-63	Идет к месту и считывает штрих-код ящика, из которого можно брать товар	система проверяет, что считан один из ящиков места A-12-63
ЕЩЕ 4 ШТ	Перекладывает 4 единицы товара в ящик заказа и нажимает "Ввод"	система регистрирует перемещение 4 шт. продукта с места хранения в ящик заказа
ИДИ К А-12-71	Идет к месту и считывает штрих-код ящика, из которого можно брать товар
ЕЩЕ 10 ШТ	Перекладывает 10 единиц товара в ящик заказа и нажимает "Ввод"
ЗАКАЗ СОБРАН	нажимает "Ввод"
ЯЩИК НА Р-113	Собранный ящик помещается на стеллаж собранных заказов в ячейку Р-113, считывается штрих-код места для подтверждения
ДОКУМЕНТ?		Система предлагает взять следующий бланк и продолжить сборку



Обратите внимание, что кладовщик на каждом шаге получает простые и доступные для понимания инструкции, а автоматизированная система контролирует значимые действия, путем анализа принимаемых штрих-кодов.



Система складского учета OpenWMS поддерживает следующие технологии работы с терминалами сбора данных:

• Поддержка широкого спектра оборудования (текстовые, монохромные, графические, сенсорные терминалы) CipherLAB, Motorolla, DataLogic, и т.д.
• Отсутствие необходимости программирования приложений терминалов (режим Telnet-клиент)
• Использование дополнительных возможностей терминалов для ускорения работы (индикация светодиодами, звуковые сигналы, вибровызов)
• Требуется развертывание WiFi-сети (желательно, с технологией WDS).



Выбор конкретного оборудования и разработка сценариев взаимодействия с персоналом выполняются в процессе реализации проекта.

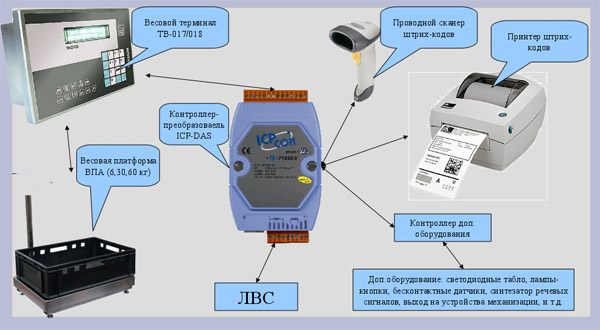

Весовой пост.



OpenWMS специально адаптирована для работы с весовым товаром:

• Обработка данных с весов с учетом погрешности взвешивания
• Учет дополнительного веса тары (индивидуальной упаковки товаров)
• Подсчет количества штук по весу
• Вывод инструкций кладовщику на индикатор весов
• Поддержка любых весов с открытым и документированным протоколом
• Не требуется установка промышленных компьютеров на рабочих местах весовщиков
• Поддержка преобразователей Etherner/RS232/485 разных производителей
• Protocoloffloading на ПЛК ICP-DAS (вплоть до реализации жесткого real-time режима для управления дозаторами, сортировщиками, элементами конвейеров, и т.д.)
• Возможность расширять рабочие места дополнительным оборудованием (pick-by-light, и т.д.) с централизованным управлением OpenWMS

Выбор весового оборудования производится с учетом особенностей конкретного проекта.





Сборка товаров в заказы в системе управления складом



Система OpenWMS поддерживает два типа сборки:

• Человек к товару
• Товар к человеку

Человек к товару

При способе сборки "человек к товару", сотрудник склада подходит с терминалом сбора данных к месту хранения товара и отбирает товар в заказ прямо с места хранения. В некоторых случаях, ряд мест хранения с удобным доступом обозначаются как зона отбора товара. В этом случае, отбор товара идет только из этой зоны, которая периодически пополняется товарами с мест долговременного хранения. Очевидно, что при этом способе сборки, один человек в каждый момент времени собирает только один заказ.



Товар к человеку

При данном способе сборки, человек находится на стационарном рабочем месте, а товар подвозится к нему подсобными рабочими или с использованием средств механизации. При этом одно стационарное место может собирать одновременно несколько заказов:

• Метод волны - позволяет нескольким стационарным местам одновременно собирать любое число заказов. Проходя через стационарный пост, товар дробится на порции и попадает во временную тару. Далее, товар из временной тары объединяется на месте временного хранения заказа. Данный метод позволяет достичь чрезвычайно высокой производительности труда при использовании конвейеров и рольгангов.
• Индивидуальнаямультисборка - позволяет на одном рабочем месте собирать несколько (на практике от одного до семи) заказов за один цикл сборки. При этом экономится время и усилия на поднос товаров к весам (за один цикл подноса товара собирается несколько заказов). Данный метод хорошо работает даже на полностью немеханизированных складах.

Как правило, мультисборка применяется для очень ходовых товаров, а также на весовых постах для товаров, подлежащих взвешиванию.



Преимущества нашей автоматизированнойсистемы управления складом OpenWMS



Наше предложение является уникальным на российском рынке WMS-систем:

• Поставка системы с полным комплектом исходных текстов по идеологии OpenSource
• Использование открытого стека Java/Spring/Hibernate, работа в среде ОС Linux и WindowsServer
• Отсутствие лицензий и ограничений на количество серверов, пользователей, рабочих мест
• Возможность самостоятельной разработки и изменения модулей системы, привлечения любых разработчиков помимо авторов программы
• Возможность работы с недорогим оборудованием разных производителей (нет привязки к конкретномупоставшику)
• Возможность адаптации под особенности склада (легко изменяемые бизнес-процессы)
• Возможность внедрения неполного цикла (под управление WMS передается только часть процессов)
